CYPEPLUMBING - 建筑给排水与太阳能热系统设计软件

CYPEPLUMBING 是一款旨在协助人员进行各类建筑中供水系统、排水系统及太阳能热系统设计与分析的软件工具。该软件整合了原独立程序 CYPEPLUMBING Water Systems（供水系统）、CYPEPLUMBING Sanitary Systems（排水系统）和 CYPEPLUMBING Solar Systems（太阳能系统）以及 Open BIM Layout 的功能，为用户提供一体化的建筑设备设计环境。

用户可通过链接到 BIMserver.center 平台上的项目来导入建筑几何模型，随后在三维环境或不同的二维视图中录入供水、排水及太阳能热系统的元件，并配置必要的参数以进行分析、设计和校验。软件可验证其设计是否符合多种预设规范或自定义的测试配置。

软件特点

1. 一体化集成环境

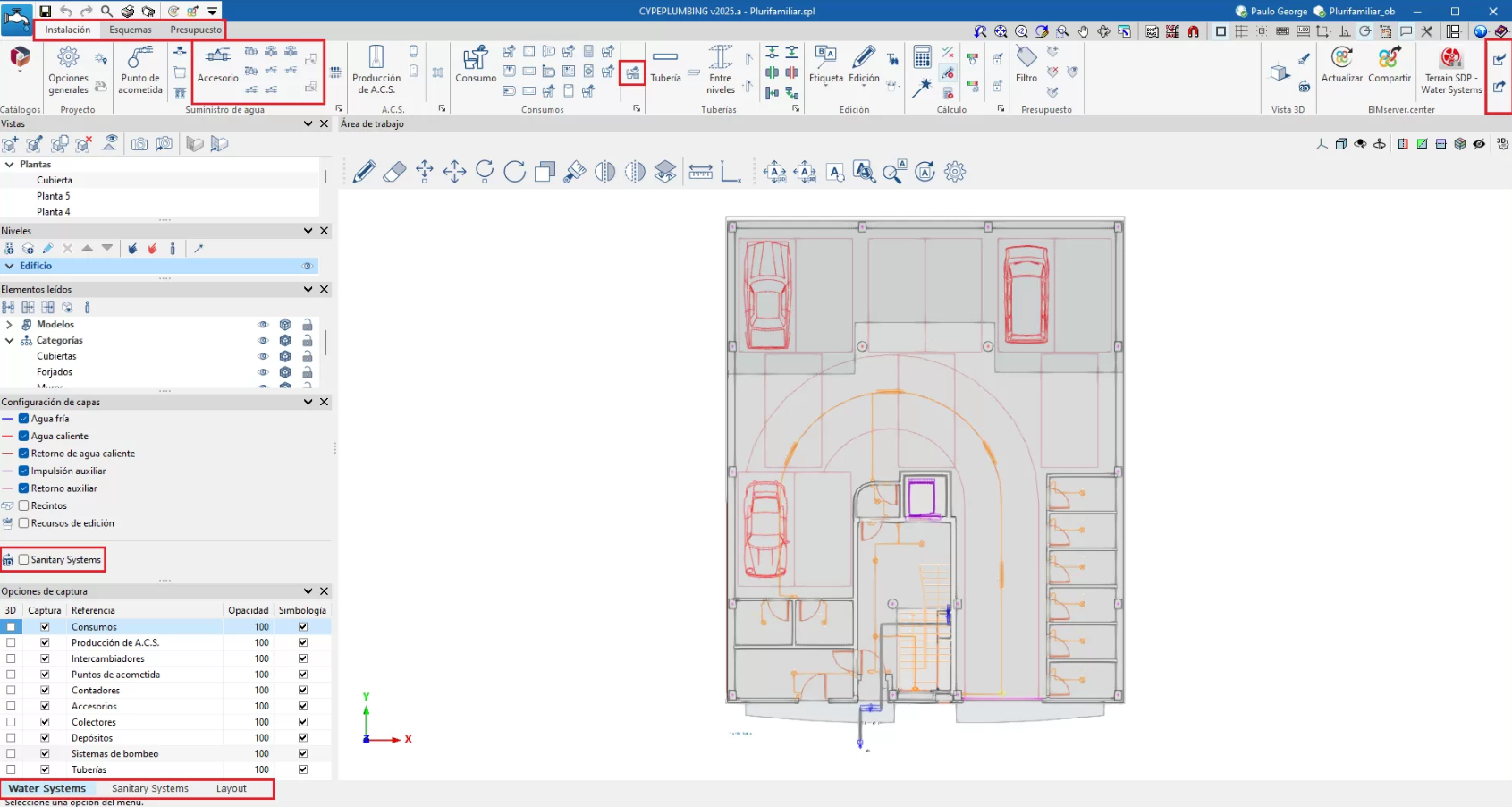

软件主界面底部设有四个工作环境选项卡："Water Systems"（供水系统）、"Solar Systems"（太阳能系统）、"Sanitary Systems"（排水系统）和"Layout"（布局）。这些环境采用可自定义停靠的窗口系统，用户可根据项目需求灵活调整工作空间。当在供水系统选项卡中输入具有相关用水量和排水量的元件时，排水量会自动纳入排水系统选项卡中；反之亦然，实现了系统间的智能联动。

2. Open BIM 工作流程

作为连接到 BIMserver.center 平台的 Open BIM 工具，CYPEPLUMBING 支持多种数据交换方式：

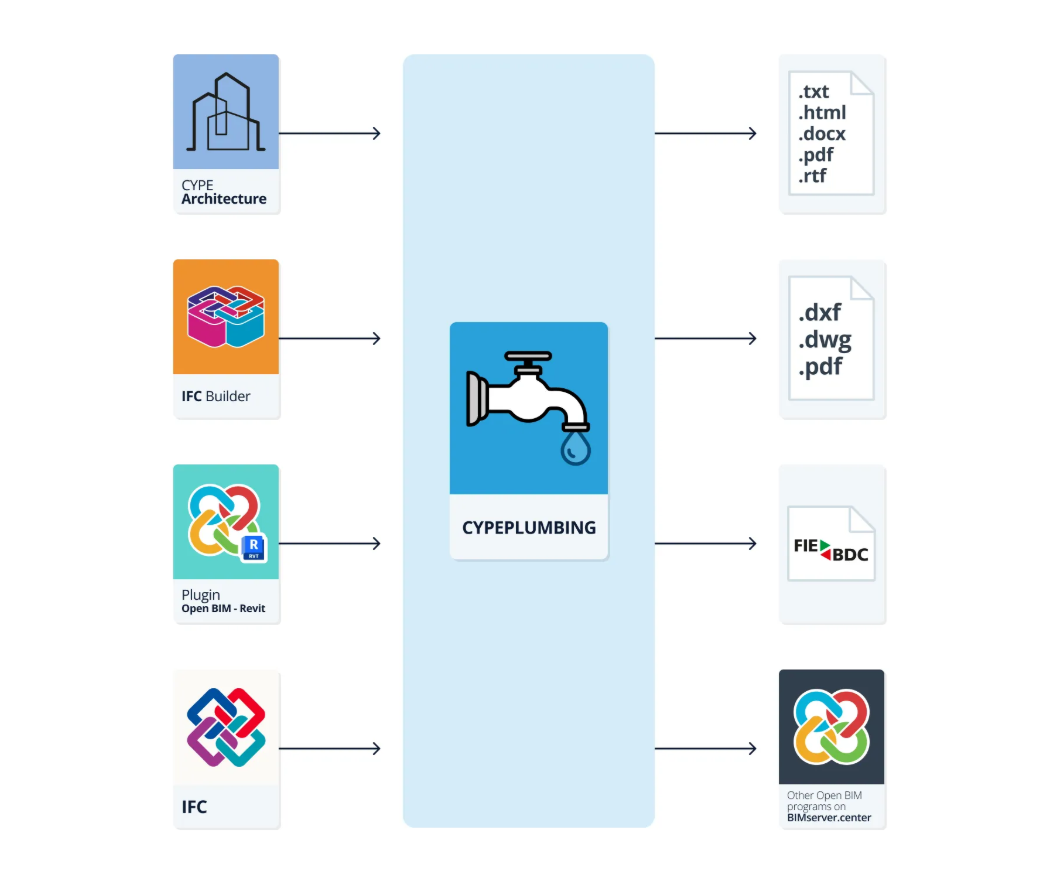

• 导入 BIM 模型：可导入 CYPE Architecture、IFC Builder 设计的模型，或通过 Open BIM - Revit 插件导入 Autodesk Revit 设计的模型

• IFC 标准支持：兼容 IFC 2x3 coordination view 和 IFC 4 reference view 标准

• 数据输出：支持将信息导出到 BIMserver.center 平台，使用 IFC 和 glTF 格式供项目参与者查看

3. 多格式导入导出

软件支持基于 DXF/DWG、DWF 或图片模板（.jpeg、.jpg、.bmp、.wmf）进行系统元件定义。输出方面，可将报告导出为 HTML、DOCX、PDF、RTF 和 TXT 格式，将图纸导出为 DXF、DWG 和 PDF 格式，工程量清单可导出为 FIEBDC-3 格式。

4. 制造商产品集成

CYPEPLUMBING 生成的信息可供制造商的 BIM 程序使用，进行系统细节设计，包括 Terrain SDP - Water Systems（供水系统BIM建模）、Terrain SDP - Sanitary Systems（排水系统BIM建模）以及 Open BIM aliaxis（Aliaxis排水系统BIM建模）。

功能介绍

供水系统（Water Systems）

供水系统选项卡包含供水系统的输入和设计工具，顶部进一步分为"安装"、"图表"和"工程量清单"三个子选项卡。软件可基于建筑模型中定义的用水点自动生成管道网络布局，识别卫生器具（如洗手盆、淋浴器、坐便器等）并插入必要管道，同时考虑蕞小坡度、规范要求的管径以及压力和流量标准。

太阳能热系统（Solar Systems）

太阳能系统选项卡提供了太阳能热系统的输入和设计工具，同样设有"安装"、"图表"和"工程量清单"子选项卡。

排水系统（Sanitary Systems）

排水系统选项卡用于废水及雨水排放系统的输入和设计。软件可对整体或部分排放系统进行分析和设计，根据所选规范或个性化配置设计管网，并进行必要的校验。程序通过计算总流量和同时流量来分析系统树状结构，可配置为全局或局部应用同时性计算。系统能够计算并图形化展示主管道跨度，可进行全局自动设计，优化管道在楼层净高中所需空间及开挖体积。对于实际与规范不符或配置不当的安装，程序会通过警告提示用户。

布局（Layout）

布局选项卡允许用户创建包含供水系统和排水系统的综合图纸，并可导入来自其他应用程序的图形信息。用户可为供水和排水系统分配特定标签，并将其与标签一同放置，以创建平面图的三维视图。

数字模型（Digital Model）

数字模型选项卡可利用不同制造商的解决方案，设计供水、排水和太阳能热系统的详细数字模型或细节图纸。

应用领域

CYPEPLUMBING 适用于各类建筑的给排水与太阳能系统设计：

• 住宅建筑：独户住宅、多户住宅楼、公寓楼等

• 商业建筑：办公楼、酒店、购物商场、商业空间等

• 公共建筑：学校、医院、图书馆、文化馆等

• 工业建筑：工业厂房、仓库等配套给排水设施

• 太阳能热利用项目：太阳能集热系统设计

系统要求

英文介绍

CYPEPLUMBING is a software program created to assist professionals in the design and analysis of water supply systems, drainage systems, and solar thermal energy systems in any type of building. The program integrates the features of the discontinued programs CYPEPLUMBING Water Systems, CYPEPLUMBING Sanitary Systems, CYPEPLUMBING Solar Systems, and Open BIM Layout.

As an Open BIM tool connected to the BIMserver.center platform, CYPEPLUMBING allows users to import geometric models from various sources including CYPE Architecture, IFC Builder, and Autodesk Revit (via the Open BIM - Revit Plugin). The software supports IFC 2x3 coordination view and IFC 4 reference view standards.

The program features four main work environments: "Water Systems", "Solar Systems", "Sanitary Systems", and "Layout". When elements with associated consumption and discharge are entered in the Water Systems tab, the discharge is automatically included in the Sanitary Systems tab, and vice versa.

CYPEPLUMBING verifies compliance with various predefined regulations or customized test configurations. Results can be viewed directly on elements and in generated reports. The software exports reports to HTML, DOCX, PDF, RTF, and TXT formats; drawings to DXF, DWG, and PDF formats; and bill of quantities to FIEBDC-3 format.

System requirements include Windows 7, 8, 10, 11 (64-bit). The software is available in multiple languages including English, Spanish, French, Portuguese, Italian, Russian, and others.
