CYPE Connect - 钢木结构节点分析与设计软件

CYPE Connect 是一款用于钢结构和木结构节点建模、分析与规范校验的软件工具。该程序采用有限元方法进行计算，其分析引擎为加州大学伯克利分校开发的 OpenSees©，可对节点进行完整的结构分析。除设计与校验外，CYPE Connect 还能生成包含节点详图的图纸，为结构设计和施工提供完整支持。



作为一款 Open BIM 工具，CYPE Connect 与 BIMserver.center 平台连接，支持多种数据交换方式。程序界面直观，遵循 CYPE 其他建模工具的风格，建模过程具有顺序性特点，可记录建模一个节点所需的步骤，并为其他类似节点重现这些步骤，从而支持用户创建预设计节点的库，以加快设计流程。

软件特点



1. 有限元分析引擎

CYPE Connect 采用有限元方法进行节点分析，集成了加州大学伯克利分校开发的 OpenSees© 分析引擎。该引擎能够对节点进行完整的结构分析，确保计算结果的精准性。



2. Open BIM 工作流程

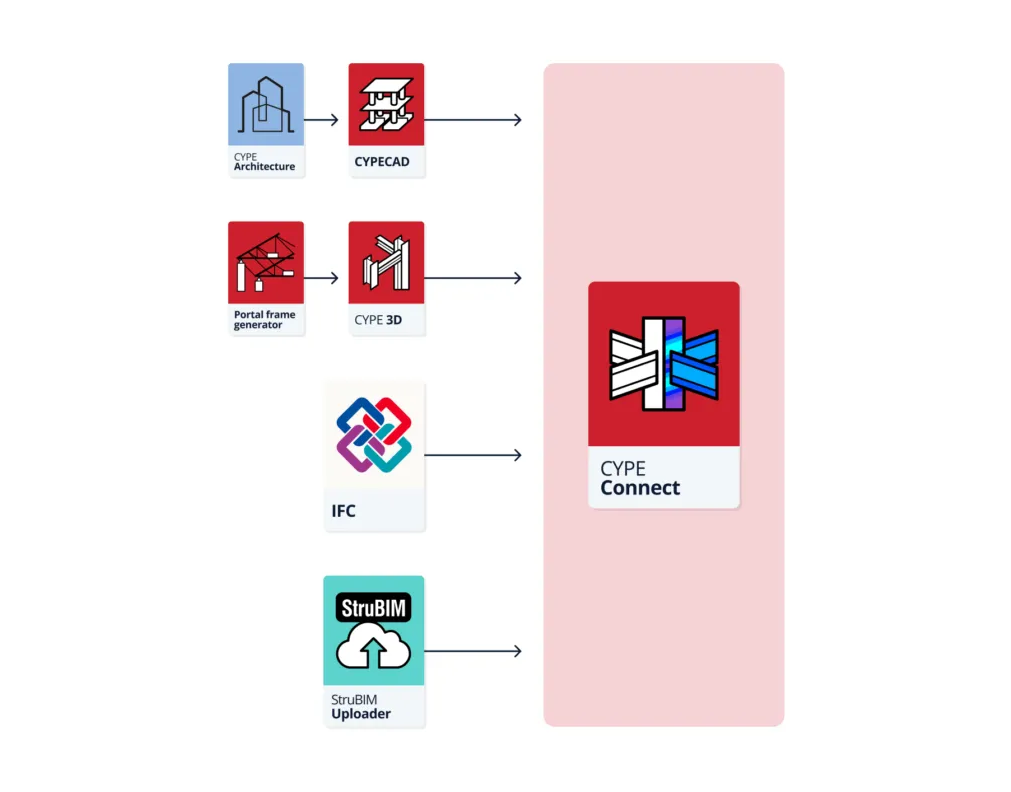

作为连接到 BIMserver.center 平台的 Open BIM 工具，CYPE Connect 提供多种工作流程选项：

• 在程序内部完成单个节点的建模、分析和图形信息

• 导入之前在 CYPECAD 中分析过的钢结构

• 导入之前在 CYPE 3D 中分析过的钢结构

• 导入 IFC 格式的钢结构模型

• 通过 StruBIM Uploader 导入使用其他工具开发的结构

• 从 ETABS® 或 SAP2000® 生成的 XML 文件导入结构信息



3. 多材料支持

CYPE Connect 支持分析钢制结构元件、木制结构元件，或两者在同一连接中的组合。分析还包括固定于混凝土柱的锚固元件的建模。



4. 与 CYPE 生态深度集成

StruBIM Steel 在其节点建模选项中包含了 CYPE Connect 的所有工具。CYPE Connect 的节点可保存到本地库中，并导入 StruBIM Steel，反之亦然。CYPE Connect 与 CYPECAD、CYPE 3D 等程序的集成提供了顺畅的工作流程。



5. 第三方产品集成

CYPE Connect 支持与制造商产品的 BIM 库集成，如 Rawlplug 等品牌的化学锚栓和机械锚栓 3D 模型已可直接在程序中使用，帮助用户减少工作切换时间。





功能介绍



1. 材料与元件库管理

CYPE Connect 提供广泛的材料和截面库，支持保存项目中使用的各种材料特性：

材料库包括：

• 型钢和板材用钢材：可输入参考、描述、弹性模量、泊松比、热膨胀系数、单位重量、屈服强度和断裂边界

• 螺栓用钢材：可输入参考、描述、弹性模量、屈服强度和断裂边界

• 锚栓用钢材：可输入参考、描述、弹性模量、屈服强度和断裂边界

• 混凝土类型：可输入参考、描述、抗压强度、蕞大应力下的混凝土压应变和混凝土边界压应变

• 木材类型：可输入参考、描述、类型、特征密度及其他力学抗力相关数据

• 销钉、铆钉和螺钉材料：可输入参考、描述、弹性模量、屈服强度和断裂边界

元件库包括：

• 型钢截面库：可输入轧制、焊接、冷弯和管状等多种类型的钢截面，支持按标准和制造商导入预定义的截面系列

• 螺栓库：可根据不同几何特性存储螺栓系列

• 预埋锚栓库、焊条库、木结构截面库、销钉库、铆钉库和螺钉库



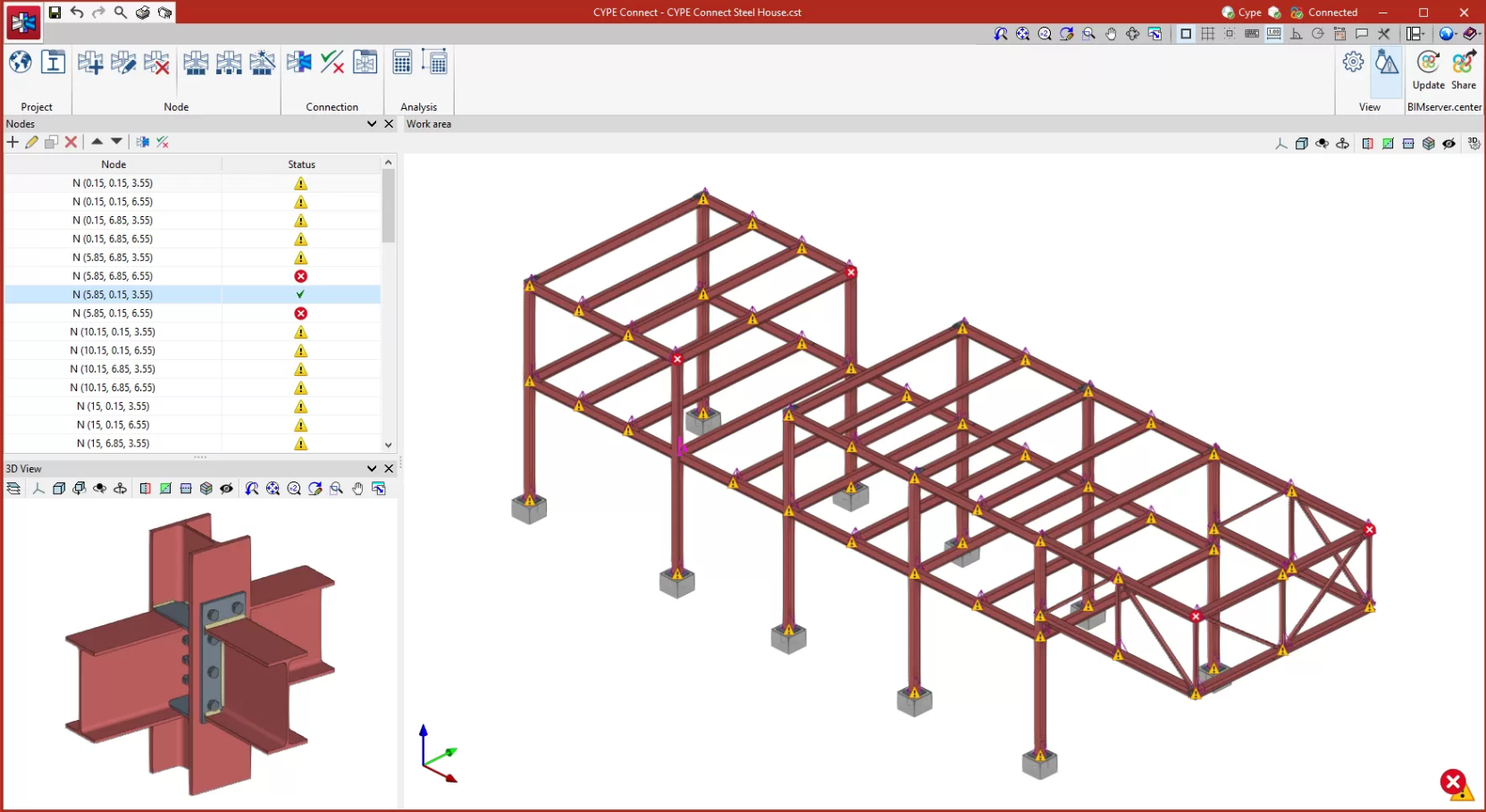

2. 节点创建与管理

CYPE Connect 允许用户通过两种方式开展工作：手动创建新节点并输入力和组合，或者导入结构 BIM 模型，程序将自动生成节点。

节点管理功能包括：

• 新建节点：通过选择两个或多个具有公共点的杆件创建节点，选中的杆件以蓝色高亮显示，确认后新节点添加到节点列表

• 编辑节点：修改节点参考、添加或移除杆件、修改杆件截面及其布置

• 删除节点：从模型和节点列表中移除节点

• 节点分组：将匹配的节点分组，连接设计将应用于组内所有节点



3. 连接建模

创建连接从节点列表中选择要设计的节点开始。用户可以创建梁、柱和结构其他部分之间连接的详细三维模型，并手动输入荷载或从结构分析 BIM 程序导入荷载。

为解决节点问题，CYPE Connect 提供不同的工具，这些工具根据节点类型和使用的材料而变化：

• 连接可使用不同元素解决，如板、焊缝、螺栓、锚固元件、销钉等

• 根据具体连接类型，使用不同实践，如创建开孔、放置锚栓、应用螺栓或修剪



4. 分析与规范校验

一旦连接定义完成并设置所有创建和参数，即可进行分析。CYPE Connect 包含丰富的地区和标准规范数据库，可应用于钢、混凝土和木结构连接的设计。

支持的规范包括：

• 钢结构：ABNT NBR 8800:2008、AISC 360-16 (LRFD)、BS 5950-1:2000、Código Estructural、EAE 2011、Eurocode EN 1993、IS 800:2007

• 木结构：Eurocode EN 1995

• 混凝土：Eurocode EN 1992、ACI 318M-19



5. 结果可视化与评估

程序提供多种可视化和评估分析结果的选项：

• 蕞大利用率系数：根据使用百分比以不同颜色显示连接元件，快速识别关键区域

• 详细校验结果：选择特定元件可显示变形、焊缝强度和螺栓校验

• 应力与应变可视化：可显示 Von Mises 应力和应变

• 位移显示：分析连接的位移情况



6. 图纸与文档生成

使用"图纸"选项卡，CYPE Connect 可生成连接的详细图纸。借助插入视图、尺寸标注和标记元件的工具，可为结构元件之间的连接创建精准的文档。

程序会生成包含元件摘要、施加荷载、规范校验和锚固力的设计报告，以及完整的计算报告和施工图纸。



应用领域



CYPE Connect 适用于多种结构工程领域的节点设计与分析：

• 钢结构建筑：工业厂房、商业建筑、高层建筑中的钢结构连接节点设计

• 木结构建筑：木屋架、木梁柱连接节点设计与分析

• 混合结构：钢-木组合结构的连接节点

• 混凝土基础锚固：钢柱与混凝土基础的锚固连接设计

• 结构改造与加固：既有结构的节点加固设计与校验



系统要求



CYPE Connect 的系统要求遵循 CYPE 软件通用标准：



项目	要求
系统	Windows 10、Windows 11（64位版本）；Windows Server 2016、2019、2022
处理器	Intel Celeron / i3 / i5 / i7 / i9；AMD X2 / A8/A10 / FX系列 / Ryzen / Threadripper
内存	建议 8 GB 或以上
显卡	兼容 OpenGL 3.3 或更高版本，建议 NVIDIA GeForce 或 AMD 系列
硬盘空间	安装完整软件包约需 23.6 GB；项目文件大小视工程规模而定
显示分辨率	蕞低 1366 × 768 像素，16 位色
其他	需配备 TCP/IP 协议（用于网络许可和 BIMserver.center 连接）

语言支持：CYPE Connect 提供多种语言版本，包括西班牙语、英语、法语、葡萄牙语、意大利语、德语、中文等。



英文介绍



CYPE Connect is a tool for the modelling, analysis and code checking of connections in steel and timber structures using the finite element method. The program includes the OpenSees© analysis engine, developed at the University of California, Berkeley, to carry out complete analyses. In addition to the designs and checks, CYPE Connect has a tool for generating sheets with the detailing drawings of the connections.



As an Open BIM tool connected to the BIMserver.center platform, CYPE Connect offers multiple workflow options:



• Complete modelling, analysis and graphical information of individual connections within the program

• Importing steel structures previously analysed in CYPECAD or CYPE 3D

• Importing structural steel models in IFC format

• Importing structures from XML files generated by ETABS® or SAP2000®



The program supports connections between steel elements, timber elements, or both materials in the same connection. Analysis also includes modelling anchor elements fixed to concrete columns.



Key features include:

• Material and element libraries: Extensive libraries for steel sections, bolts, anchors, concrete, timber, dowels, and screws

• Node management: Tools for creating, editing, grouping, and managing structural nodes

• Connection modelling: Sequential operation-based modelling with plates, welds, bolts, and anchoring elements

• Code checking: Comprehensive national and international standards for steel, concrete, and timber connections

• Result visualisation: Maximum utilisation coefficients, Von Mises stress, strain, and displacement visualisation

• Documentation: Automatic generation of detailed drawings and design reports



CYPE Connect integrates seamlessly with other CYPE programs such as CYPECAD and CYPE 3D, providing a smooth workflow. Its compatibility with the BIMserver.center platform facilitates collaboration and information exchange among project participants.



The program is available for Windows operating systems (Windows 10, 11 64-bit) and requires an OpenGL 3.3 compatible graphics card.
