CYPEHVAC - 暖通空调系统设计软件

CYPEHVAC 是一款用于供暖、通风和空调（HVAC）系统设计的软件工具。该程序可用于设计散热器、风机盘管、锅炉、热泵、风管通风网络、热回收装置、风机和空气处理机组等多种暖通空调系统组件。

作为一款 Open BIM 工具，CYPEHVAC 可从其他开放式 BIM 工具导入必要信息，使建筑设计模型和热负荷分析结果均可用于系统设计。应用程序能够导入从其他 Open BIM 工具提取的信息，确保建筑模型和热负荷分析结果都能在系统设计阶段得到有效利用。

软件特点

1. Open BIM 工作流程

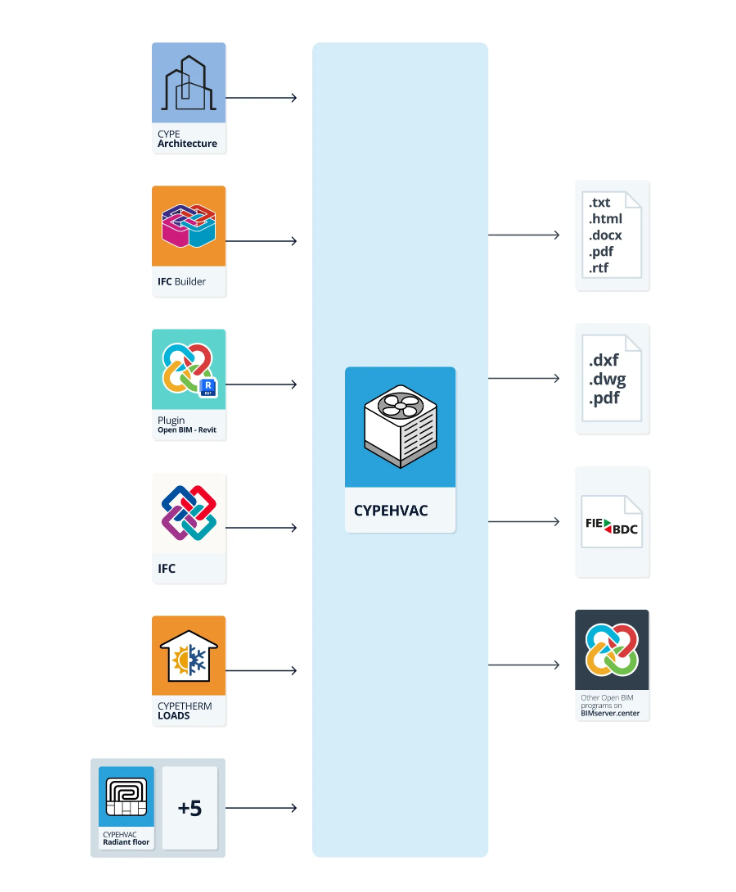

CYPEHVAC 作为连接到 BIMserver.center 平台的 Open BIM 工具，支持多种数据交换方式：

• 导入 BIM 模型：可导入 CYPE Architecture、IFC Builder 设计的模型，或通过 Open BIM - Revit 插件导入 Autodesk Revit 设计的模型

• IFC 标准支持：兼容 IFC 2x3 coordination view 和 IFC 4 reference view 标准

• 热负荷导入：支持从 CYPETHERM LOADS 和 CYPECAD MEP 导入热负荷分析结果

• 辐射地板系统导入：可从 CYPEHVAC Radiant Floor 及多个制造商 BIM 程序（GIACOMINI、ORKLI、POLYTHERM、ROTH、SAUNIER DUVAL 等）导入分集水器信息

2. 多格式导入导出

软件支持基于 DXF/DWG、DWF 或图片模板（.jpeg、.jpg、.bmp、.wmf）进行系统元件定义。输出方面，可将报告导出为 HTML、DOCX、PDF、RTF 和 TXT 格式；将图纸导出为 DXF、DWG 和 PDF 格式；工程量清单可导出为 FIEBDC-3 格式。

3. 制造商产品目录集成

通过"目录管理"功能，用户可下载不同制造商的设备目录。支持 Baxi、Bosch、Daikin、Fujitsu、Midea、Mitsubishi Electric、Saunier Duval、Vaillant 等品牌的风机盘管系统目录，以及空气源热泵和地源热泵产品数据。

4. 三维工作环境

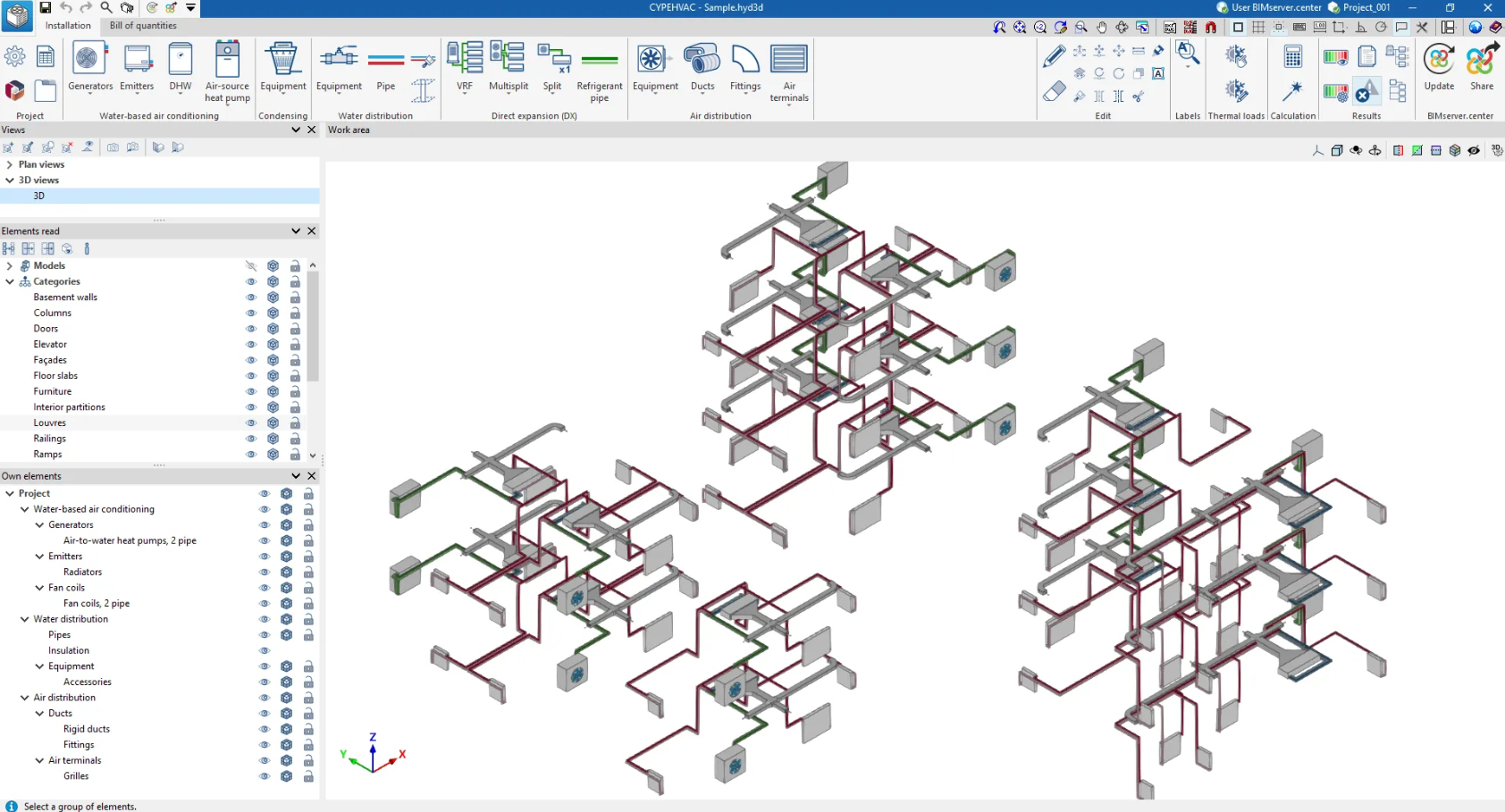

CYPEHVAC 的界面分为"安装"和"工程量清单"两个主要工作环境，采用可自定义停靠的窗口系统。在三维视图及平面图、立面图等二维视图中均可进行系统设计。

功能介绍

1. 水系统空调末端设备

• 风机盘管：支持两管或四管系统，可配置直接送风或风管式分布。参数包括参考编号、目录选择、设计条件、额定能力、分配热负荷百分比等。

• 散热器：可按元件数量输入，配置加热能力、室内干球温度等参数。

• 毛巾架散热器：类似散热器配置，适用于浴室等空间。

• 空气处理机组：支持两管或四管系统，可选配冷却盘管、加热盘管、送风机、回风机、空气-空气热回收系统等。

• 辐射地板分集水器：可配置供回水温度、压降、供水量等参数，并可导入来自 CYPEHVAC Radiant Floor 等程序的信息。

2. 空气源热泵系统

支持多种家用热泵系统类型：

• 单体型热泵系统：由紧凑型室外单元构成，连接水管路

• 分体式热泵系统：由室外单元和室内单元（可带 DHW 水箱或壁挂式）通过制冷剂管连接

• 水力分体式热泵系统：由室外单元和室内单元通过水管路连接，需校核制造商对主管路的长度、管径等限制

3. 风系统设备

• 风机：支持流量/压力曲线配置

• 热回收单元：可配置交叉流或转轮式热回收

• 防火阀、过滤器、流量调节阀、消声器、静压箱等风系统组件

4. 风管系统

风管分为刚性风管、半柔性风管和柔性风管三类。刚性风管可选矩形（自定义尺寸）、矩形截面或圆形截面。软件可根据设计标准自动选择更小截面风管。2025.b 版本起，风管管件分为"定制"和"制造商目录"两类，可使用 ASHRAE 数据库自动生成管件。

5. 分析与设计功能

• 系统分析：可分析整个 HVAC 系统的水力、热力性能，结果显示在屏幕和报告中

• 热负荷分配：若热负荷参考点和覆盖单元均位于从几何模型读取的空间体积内，可自动分配负荷

• 制冷剂泄漏分析：可配置 R32 探测器自动或手动放置位置

• 热声学分析：2026.b 版本起，风管系统支持同时进行热传递和声学性能分析，结果以色度图显示

• 风管保温层建模：支持外保温或内保温定义

6. 工程量清单管理

"工程量清单"选项卡用于管理安装工程的工程量和成本估算，可创建工程量清单结构、生成包含编码、描述、单位、数量、单价和金额的表格报告。

应用领域

CYPEHVAC 适用于各类建筑的暖通空调系统设计：

• 住宅建筑：独户住宅、多户住宅楼的供暖与空调系统

• 商业建筑：办公楼、酒店、购物商场的集中空调系统

• 公共建筑：学校、医院、图书馆的通风与空调系统

• 工业建筑：工业厂房的通风与空气处理系统

• 改造项目：既有建筑的 HVAC 系统更新设计

系统要求

英文介绍

CYPEHVAC is a program for designing HVAC systems covering heating, ventilation and air conditioning. This tool is used to design radiators, fan coils, boilers, heat pumps, ducted ventilation networks, heat recovery units, fans and air handling units.

As an Open BIM tool connected to the BIMserver.center platform, CYPEHVAC allows users to import necessary information from other Open BIM tools, including architectural models and thermal load analysis results. The software supports IFC 2x3 coordination view and IFC 4 reference view standards.

The program features two main work environments: "Installation" and "Bill of quantities". Users can design systems in 3D views or various 2D views such as floor plans and elevations.

Key features include:

• Water-based air conditioning systems: Fan coils, radiators, towel rail radiators, air handlers, and radiant floor manifolds

• Air-source heat pump systems: Monobloc and bibloc systems with refrigerant or hydraulic connections

• Air distribution systems: Fans, heat recovery units, fire dampers, strainers, flow regulators, silencers, plenums, and ductwork

• Manufacturer catalogues: Downloadable product data from major HVAC manufacturers

• Thermal and acoustic analysis: Combined analysis in ducts with color map visualization

The software exports reports to HTML, DOCX, PDF, RTF, and TXT formats; drawings to DXF, DWG, and PDF formats; and bill of quantities to FIEBDC-3 format. Generated information can be shared to the BIMserver.center platform using IFC and glTF formats for use by other programs such as CYPELEC Distribution.

System requirements include Windows 7, 8, 10, 11 (64-bit). The software is available in multiple languages including English, Chinese, Spanish, French, German, Russian, Japanese, and others.
