Analytix Cams 软件教程：从动件到凸轮设计示例

本示例将演示如何创建一个圆柱凸轮，该凸轮在 50° 到 200° 的凸轮转角范围内驱动往复从动件以 0.2 英寸/度的等速运动。在 0° 到 50° 区间，采用半段摆线函数实现平滑过渡，使从动件平稳进入等速段。在 200° 到 330° 区间，使用 3-4-5 多项式将位移平滑回零。若您刚完成前一示例，请通过 File 菜单选择 New 开始新建。

设置设计参数

以下步骤可按任意顺序执行，但必须在“输入数据”部分之前完成所有定义。

1. 点击工具栏中的 Follower-to-Cam 按钮。

2. 在右上角的凸轮配置区域下拉菜单中，选择您要使用的凸轮与从动件组合。本例选择 Barrel-Reciprocating Follower（圆柱凸轮-往复从动件）。
   注：选择不同选项时，下方的示意图会相应更新，但仅反映类型变化，不会随后续参数修改而改变。

3. 在数值输入文本框中填写以下参数：

   • 凸轮半径 = 10

   • 凸轮高度 = 40

   • 初始 Y 坐标 = 2

   • 从动件半径 = 1

4.点击文本框右侧的图形化 Update 按钮更新配置。

现在可以开始输入数据。

输入数据

1.在数据表左上角输入 72，表示总数据点数为 72，即每 5° 一个点（360°/72 = 5）。

2.用鼠标拖选数据表中凸轮角度范围为 0 到 50 的单元格，指示待输入数据的范围（也可在下一步手动输入）。

3.点击 Function 按钮，弹出函数设置窗口。

4.在函数窗口的下拉菜单中选择 Cycloidal（摆线）。

5.点击 Initial Half Rise（初始半段上升）按钮。

6.确认 Initial Angle（起始角度）和 Final Angle（终止角度）文本框中的数值正确（基于您在步骤 2 中高亮的数据范围自动填充）。

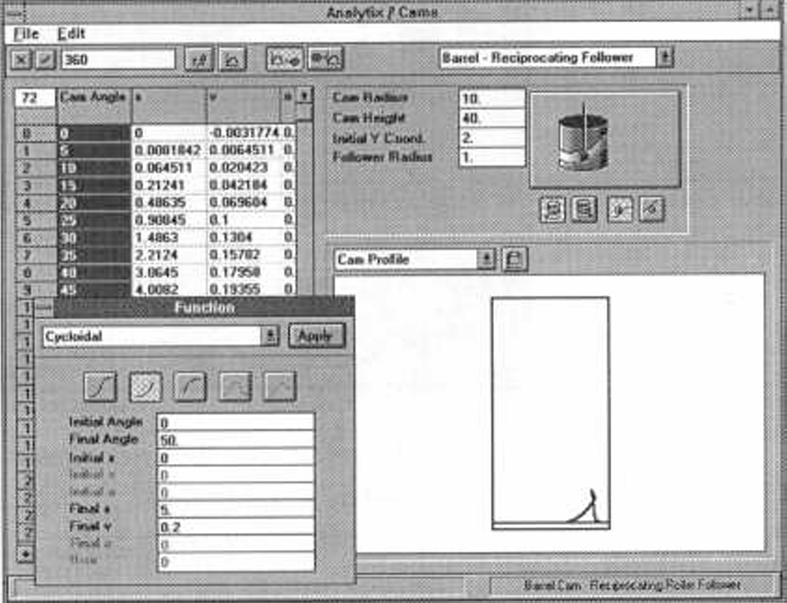

7.在 Initial s 文本框中输入 0，在 Final s 中输入 5，在 Final v 中输入 0.2（以匹配等速段需求）。软件将自动计算结果位移值。点击 Apply。

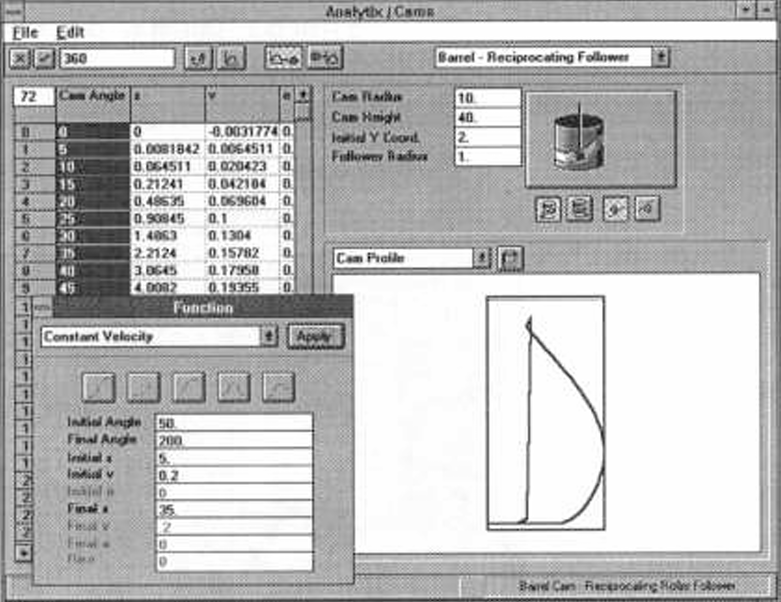

8.在数据表中，用鼠标选择凸轮角度范围为 50 到 200 的单元格。在函数窗口的下拉菜单中选择 Constant Velocity（等速）。确认 Initial Angle 为 50，Final Angle 为 200。在 Initial s 中输入 5，在 Initial v 中输入 0.2。软件自动得出结果位移为 35。点击 Apply。

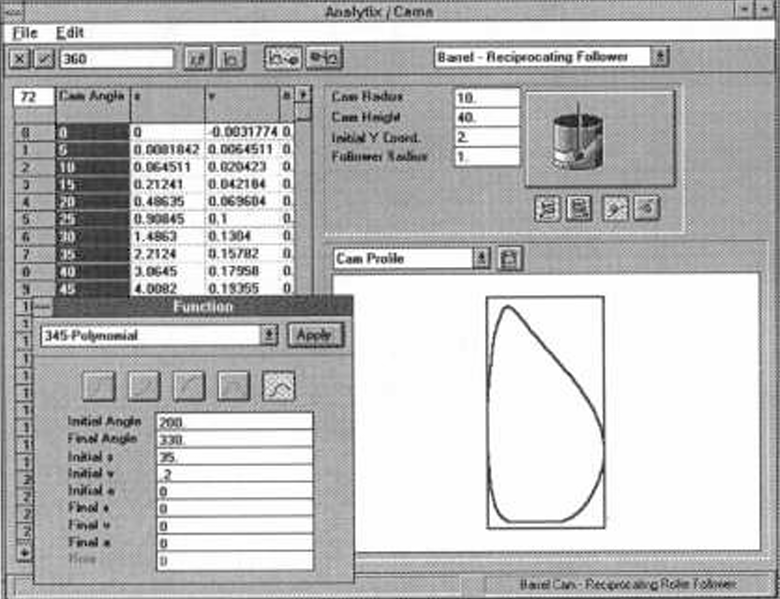

9.最后，创建 200° 到 330° 的终止段，使用 3-4-5 多项式。在数据表中选择对应单元格（或在函数窗口中直接输入角度范围）。在函数窗口中指定以下参数：

Initial s = 35（与等速段结果位移一致）

Initial v = 0.2（与等速段速度一致）

Initial a = 0

Final s、Final v、Final a 均为 0

10.点击 Apply。

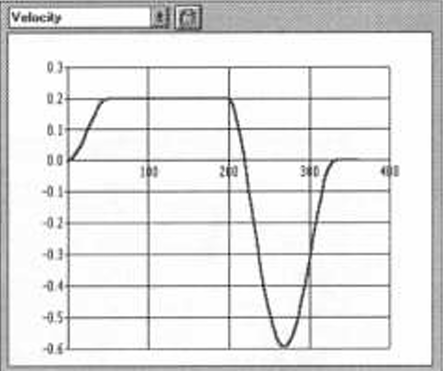

此时，选择 Velocity（速度）分析图，您的分析窗口应如下所示（此处为示意图参考）。

11.如需保存示例，请选择 File 菜单中的 Save。
