SMS 13.4 重磅升级！新增SRH-2D接口、2D网格优化及HydroAS自定义界面

SMS 13.4 中的新增功能

以下是 SMS 13.4 中可用的更重要更改和新功能的列表。

SRH-2D 接口更新

SRH-2D 模型和界面的许多新功能和改进功能包括：

• 高程容差和质量检查，以确保 HY-8 涵洞高程与 2D 几何对齐。
• Monitor line 和 Simulation Plots 的其他选项
• 沉积物通量图
• SRH-2D Inlet-Q BC 沉积物流入中添加了表格选项
• 添加了终止标准
• 将 HY-8 高程容差添加到 SRH-2D 涵洞 HY-8 边界条件
• SRH-2D 仿真工具菜单和摘要报告中添加了结构图映射指令
• SRH-2D 边界条件的标签选项

工具箱改进

已添加或更新了许多新工具，以帮助进行数据集处理和编辑 2D 几何。为 GSSHA、OceanMesh 和 SCHISM 添加了其他特定于模型的工具。

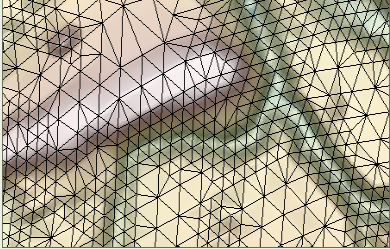

2D 网格改进

新的 Locked Nodes 数据集工具

• Set Locked Nodes 数据集
• Unset Locked Nodes 数据集
• 选择 Locked Nodes

从 2dm、h5 或 txt 文件加载网格时，添加了检查功能，以在平均节点间距小于 10 X 重复节点容差时发出警告

新的显示选项

• Front、Side 和 Oblique View 按钮已添加到主工具栏
• 使用项目设置图形窗口大小和保存/恢复设置
• 当前视图（缩放/查看点）与项目一起保存/恢复
• 从倾斜视图切换到平面图时保持缩放级别的选项
• 用于为流跟踪和 Drogue 图指定背景颜色或不指定颜色的选项
• 栅格的其他等值线选项
• 用于复制到剪贴板的简化比例因子选项

CMS 流改进

• 支持新结构，包括潮汐闸门、堰和涵洞
• 更新了根据指定投影计算科里奥利平均纬度的选项

地图模块改进

• Center Stream指令将河弧移动到高程栅格（DEM）的“平坦”区域（水面）的中间。
• 选定特征对象的窗口/文件信息中显示的其他信息。

新的 HydroAS 接口

为 SMS 13.4 开发了 HydroAS 模型的新自定义界面。HydroAS 是一种用于地表水流和降水排水的数值模型。传统上，通用模型接口用于模型前处理和后处理。新的自定义界面为用户提供了更直观、效率更高的工作流程，并且与HydroAS的当前和先前版本兼容。

新教程

新教程现在可用于：

• 自动网格细化
• 显示主题 - 几何图形
• 理想化河口网格生成
• 从 Web GRiD 数据导入
• Scatter Data – 创建
• 屏幕截图
• 来自 WIS 门户的数据
• CMS-Wave Grid 生成
• 带有 WIS 数据的 CMS-Wave
• SCHISM 季度环状模型原生
• SMS 中的 SCHISM 季度环
• SRH-2D DIP 文件
• STWAVE 父级仿真
• STWAVE 儿童模拟
• STWAVE 工程与自然
